Goldman Sachs Kulesi, Jersey City, ABD

Finans dünyasında, Goldman Sachs'a bazen sevgiyle 'Evrenin Ustaları' denir.

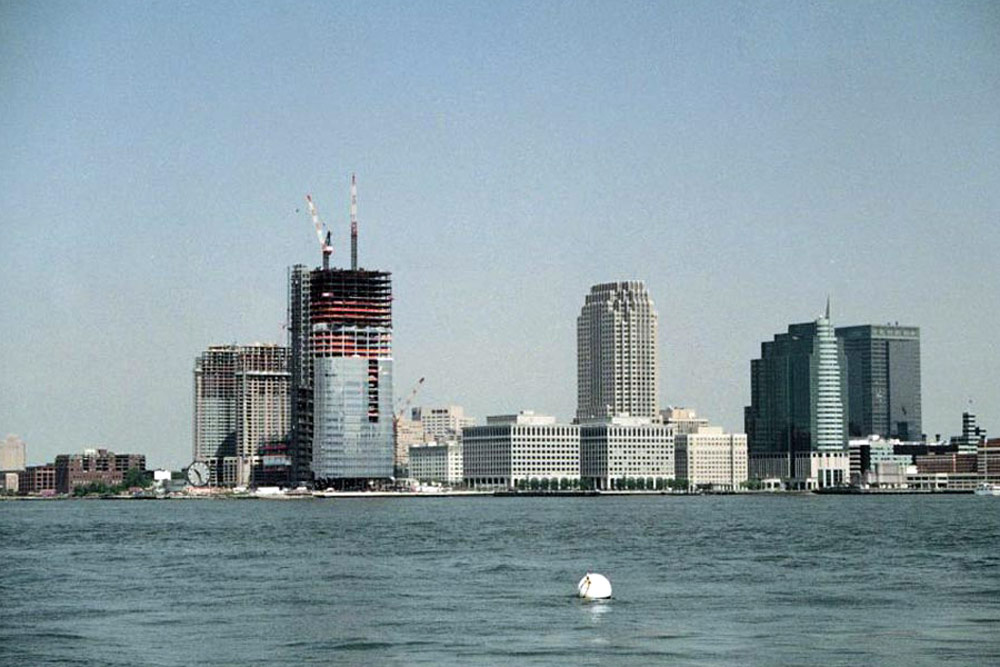

9/11 trajik olayları, hayati verilerin birden fazla yerde depolanmasının önemini ortaya çıkarmadan çok önce, New Jersey’de, Hudson Nehri’nin diğer tarafında Manhattan’dan büyük bir ofis inşa etmek için bir plan hazırladılar.

Jersey City' de birinci sınıf sahildeki 80 katlı yapının, onlara dünyanın finansal başkentinin bir panoramik  manzarasını vermesi bekleniyordu.


Zorluk

• 242 m bina tamamlandığında New Jersey'deki en yüksek bina olacaktı.

• 146.000 m² binanın yapısal çelik tasarımı ve bununla birlikte, bu kadar yüksek bir binada yer alan uzun mesafeler boyunca yüksek miktardaki betonun nasıl işleneceği ile ilgili  benzersiz zorluklarla ortaya çıkmıştır.

ABD'nin Jersey City kentinde tamamlanan Goldman Sachs Kulesi'nin gece görüntüsü

Çözüm

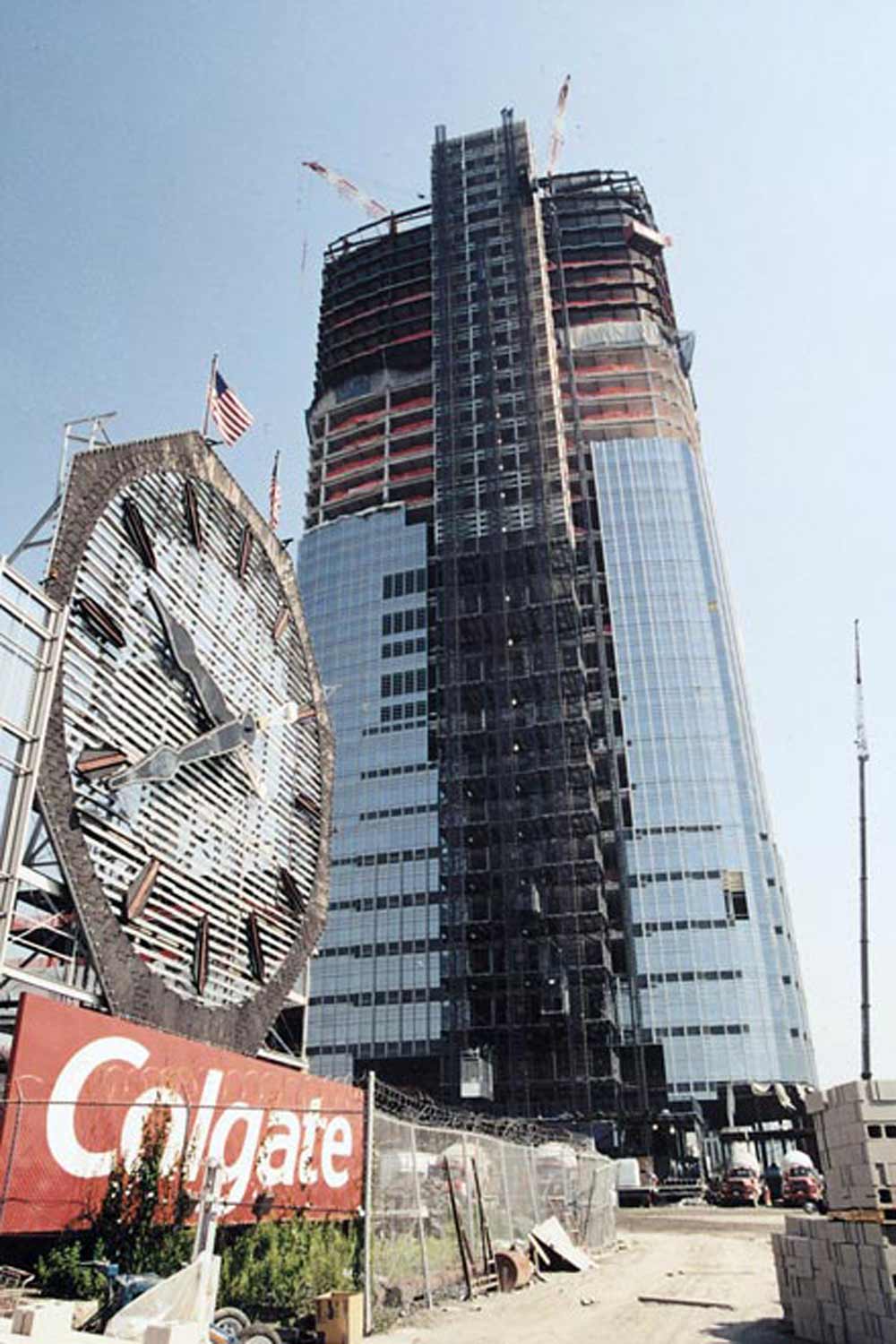

Jersey City'deki Hudson Street'in sonunda, dönüm noktası Colgate saatinin yanında, yapım aşamasında olan 80 katlı yeni bina, birinci sınıf sahildeki mülkte bulunuyor. Açık görüşle Özgürlük Anıtı'nın bulunduğu Hudson Nehri'ne bakmaktadır. Site bir acil destek ofisi seçildi çünkü Goldman Sachs gibi finansal şirketler hayati veri kayıtlarını 9/11 trajedisinden önce bile birden fazla yerde saklamanın önemini fark etti. Nehrin hemen karşısında, Jersey City'nin yakın, uygun bir yer olduğunu kanıtladı.

Yüksek ofis binası yapısal çelik bir tasarımdır, bu nedenle tek bir Putzmeister BSA 14000 HP-D römork pompası, tüm betonu 12. kattan yukarı kaldırmaktadır. Alexander Wagner Şirketi, New Jersey, Paterson'da bulunan yerel Putzmeister bayii, tavsiye edilen ve daha sonra yüksek basınçlı römork pompasını, genel müteahhit olan Turner Construction'ya tedarik etti.

Seçilen özel Putzmeister pompası, en fazla 3190 psi basınçla saatte 102,5 m³ üretme kapasitesine sahiptir. Alexander Wagner Şirketi'nin ortak sahibi Alex Wagner, "Güçlü, 500 beygir gücü motoru ve yüksek basınçlı S valfi ile pompa, gereken yüksek hacmi ve uzun mesafeyi kolayca idare edebilir. Bu, işin gerektirdiği miktardan çok daha fazla." diye ifade etti.

Güverte Boyunca 45 m Boru

Beş inçlik boru duvara tırmanıyor - Temmuz ortasından itibaren 152 m yükseklikte. Ayrıca, ek 45 m uzunluğunda bir boru güverte boyunca uzanır. Ancak bağlı 12,7 cm telli hortumun dört ile beş bölümünü görmek normaldir, bunun yerine on beş adet 3 m uzunluğunda hortum bölümleri vardır. Birlikte işçilerin beton yerleştirirken ellerinde tutacağı 45 m ayaklık teslimat hattını oluşturuyorlar. Neyse ki, pompanın serbest akışlı hidroliği nedeniyle, uzun ve ağır hortumlar onu biraz yorucu hale getirse de beton akışı düzgün ve kontrol edilebilir.

İşlem 152 m yükseklikte betonun, saatte 79 m3 hızla inanılmaz bir hızla pompalandığı ve yüksek binalar için normal çıktının iki katı olduğu durumlarda daha da artmaktadır. Bununla birlikte, ekip, römork pompasının hızına ve verimliliğine ayak uydurmak için hızlı bir şekilde çalışır.

Sonuç olarak, her bir kat ortalama 306 m3 beton harcar ve pompayı kapatmadan neredeyse tamamlanır. Ayrıca, öğleden önce bir zemin tamamlanır ve böylece fazla mesai önlenir.

Tamamlandığında tüm binanın toplam kare görüntüleri 149.000 m2 kare olacaktır. Binanın zemin katı 13.935 m2. Sekizinci kattan en üst kata kadar uzanan alanın büyüklüğü, 5.109 m2  2601 m2 iniyor. Bununla birlikte, ekip ne büyüklükte olursa olsun, hızlı hareket eden beton ve manevra yapmak için 45,7 m uzun bir hortum vardır.

Alex Wagner, "Temel olarak her katın, kısa bir sürede ve aşırı yükseklikte kaplanacak geniş bir alanı vardır. Putzmeister 14000 bugün piyasadaki hem en yüksek baskılara hem de çıktılara sahip olduğundan, bu gibi yüksek işler için mükemmeldir. Hızlı ve sert bir şekilde pompalıyoruz ve römork pompası işin beklenenden daha hızlı ve verimli bir şekilde yapılmasını sağladı." şeklinde belirtmektedir.
Alexander Wagner Şirketi ayrıca, alt katlara beton yerleştirmek için düşünülebilecek hemen hemen her boyutta beton bom pompası tedarik etti. Putzmeister 32-, 36- ve 38X-Metre birimleri ile başladı ve iş ilerledikçe 42X-, 46X- ve 55-Metre yüksekliğinde Putzmeister bom pompalarına daha uzun süre dayandı.

Dizel motorlu 14000 treyler pompası 2002 Dünya Beton Fuarı'nda satın alındı ve şubat ayında neredeyse doğrudan şantiyeye gitti. Vardığı günden beri, haftada iki kez sorunsuz bir şekilde pompalamaya devam etti.

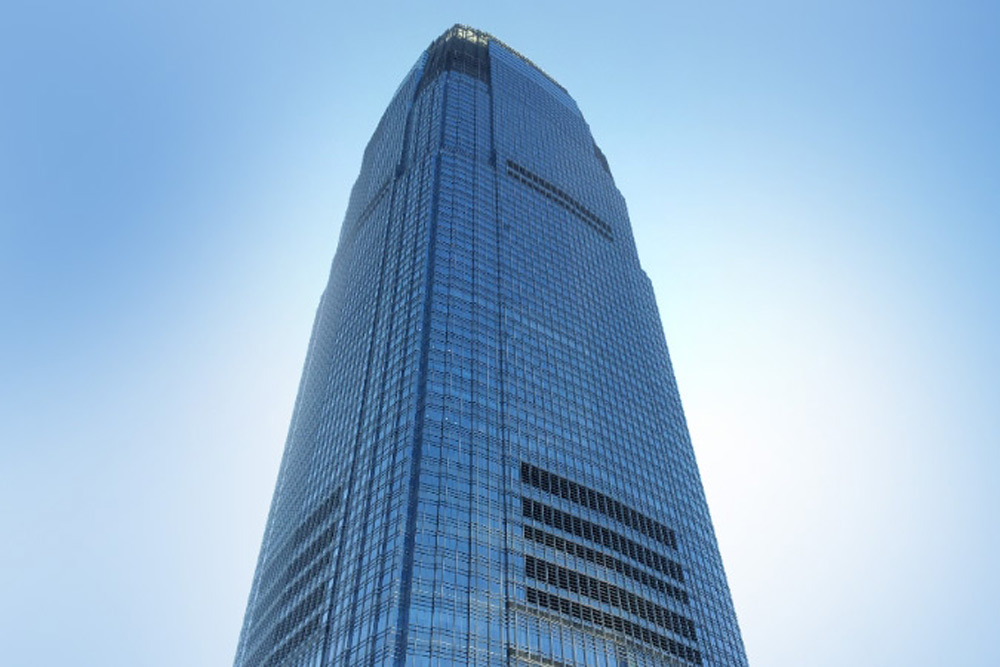

Low angle view of the mammoth Goldman Sachs Tower - the Putzmeister BSA 14000 HP-D, equipped to handle the highest pressures and demanding outputs, was the perfect choice for this project.

İki Adet Mikser Kamyonu Kullanılıyor

Eastern Materials'ın Jersey parti tesisi, tipik bir 4.000 psi sert kaya ve 4.000 psi hafif karışım olan betonu tedarik ediyor. Genellikle, iki mikser kamyonu momentumu korumak için aynı anda boşalıyor.

Eylül 2000' de 1 milyar dolarlık projeye başlayan Goldman Sachs binası 2003 baharında tamamlanacak. O zaman, şu ana kadar New Jersey'deki en yüksek binayı inşa etmek için son aşamanın üzerine 23.000 yard beton yerleştirilmiş olacak.

Alexander Wagner şirketinin ortak sahibi Frank Wagner şöyle dedi: “ Bu yüksek profilli projeyi de kapsayan, hızla genişleyen New Jersey sahil şeridinde 20'den fazla iş yaptık. Ekipmanlarımızla kıyı şeridinde egemen olduğumuz için, temelde 'Putzmeister'in bloğuna sahip olduğunu' söyleyebilirsiniz.”

Beton Paketler

• Eylül 2000'de 1 milyar dolar artı proje başlatıldı. 2003 ilkbaharında tamamlandığında, 21.031 m üzerinde beton kalitenin üzerine yerleştirildi.

• Bugün bu dönüm noktası bina aynı zamanda New Jersey' deki en yüksek bina.
