Aplicações no setor ambiental
- Resíduos perigosos
- Biomassa
- Remoção de lodo
- Separação de materiais orgânicos e anorgânicos
- Biossólidos
Aplicações no setor de Energia
- Indústria de petróleo e gás,
- Indústria de cimento,
- Incineração de lodo,
- Processamento de lodo de carvão,
- Transporte e descarte de cinzas
Tecnologia Putzmeister Pump
Bomba de pistão duplo KOS com tubo de transferência em S
Na série KOS, a entrada (para conexão da linha de entrega) e os cilindros de distribuição são conectados por um tubo de transferência em S. Isso permite o transporte de fluxo livre do material sem o uso de válvulas. Corpos estranhos de até 2/3 do tamanho da saída de descarga podem ser transferidos sem qualquer problema.
A bomba KOS é particularmente indicada para transportar lamas altamente viscosas e outros materiais com uma alta proporção de materiais estranhos. Os principais campos de aplicação da KOS são com materiais que apresentam os requisitos mais extremos, como lamas desidratadas contendo sólidos, lamas de óleo, sólidos de alta viscosidade e assim por diante. Para aplicações extremas, a Putzmeister oferece uma grande variedade de componentes e funções específicos. O design simples da bomba e as poucas peças de desgaste oferecem uma bomba robusta, de baixa manutenção e com baixo custo de operação.
Bomba de pistão HSP com válvulas de assento
A bomba de válvula de assento é usada em aplicações difíceis. A série HSP é usada em materiais de aspecto pastoso e altamente viscosos com baixo teor de corpos estranho e partículas pequenas (< 5 mm).
A vedação precisa das válvulas garante que a bomba alcance pressões de bombeamento extremamente altas. O princípio por trás do design dos pistões hidráulicos e de bombeamento é o mesmo que o das séries KOS e KOV da Putzmeister. Isso garante máxima confiança e disponibilidade.
O design da Putzmeister é particularmente especial porque simplifica a troca das válvulas e, assim, aumenta a vida útil de todas as peças de desgaste. As válvulas e os assentos das válvulas são feitos de aço extremamente resistente a desgaste e podem ser usados em qualquer extremidade. Isso duplica sua vida útil. Além disso, as válvulas podem ser facilmente trocadas sem ser necessário desmontar as linhas de entrega.
O transporte é livre de pulsação graças ao sistema PCF (Fluxo constante de pressão, opcional). Todas as opções e versões da família Putzmeister (equipamentos de proteção, materiais) estão também disponíveis na série HSP sob encomenda.
Bomba de pistão KOV com válvulas de esfera
A série KOV é caracterizada por seu design simples e de altamente confiável. Os cilindros de sucção e distribuição são conectados por esferas operadas de modo passivo.
As válvulas são operadas de modo passivo, tornando a bomba barata e com máxima disponibilidade. Não há nenhum problema ou complicação ao bombear argamassa de grãos finos e pastas de baixa consistência, mesmo quando elas contêm corpos estranhos de até 10 mm de tamanho.
Dependendo do caso específico, as esferas e a válvula de assento podem ser fornecidos em materiais e revestimentos diferentes. Uma abertura de manutenção permite a troca rápida e fácil das válvulas de esfera.

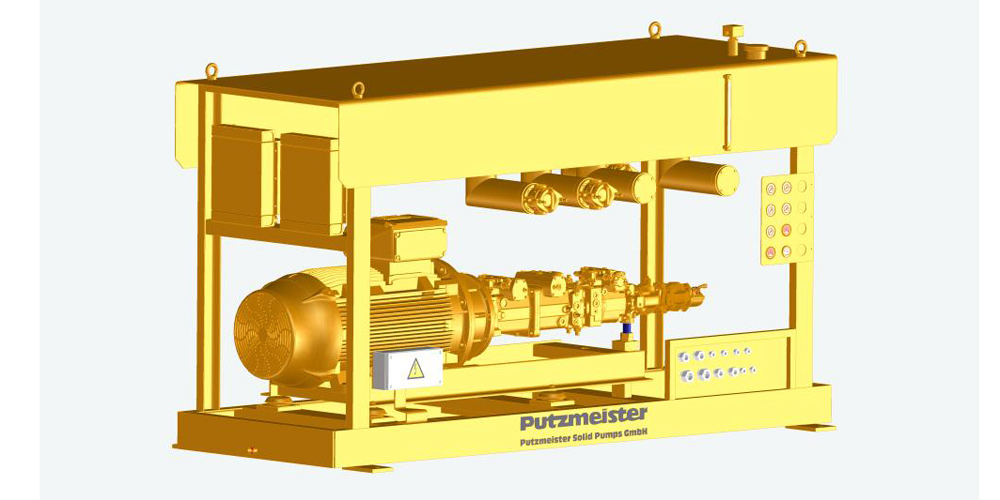

Unidades de energia
O coração de toda a bomba de pistão. Essas unidades de energia provaram sua eficácia mais de 10.000 vezes com bombas de concreto e, agora, estão alimentando bombas industriais que transportam materiais.
Dependendo da quantidade de óleo necessária, um circuito de óleo aberto ou fechado pode ser usado. O circuito de óleo fechado é usado quando são atingidas grandes capacidades de distribuição, o que representa uma economia considerável. Os circuitos de óleo são projetados para pressões hidráulicas de até 300 bar. Isso equivale a capacidades de distribuição de até 150 bar, para um curto período de tempo de até 160 bar.

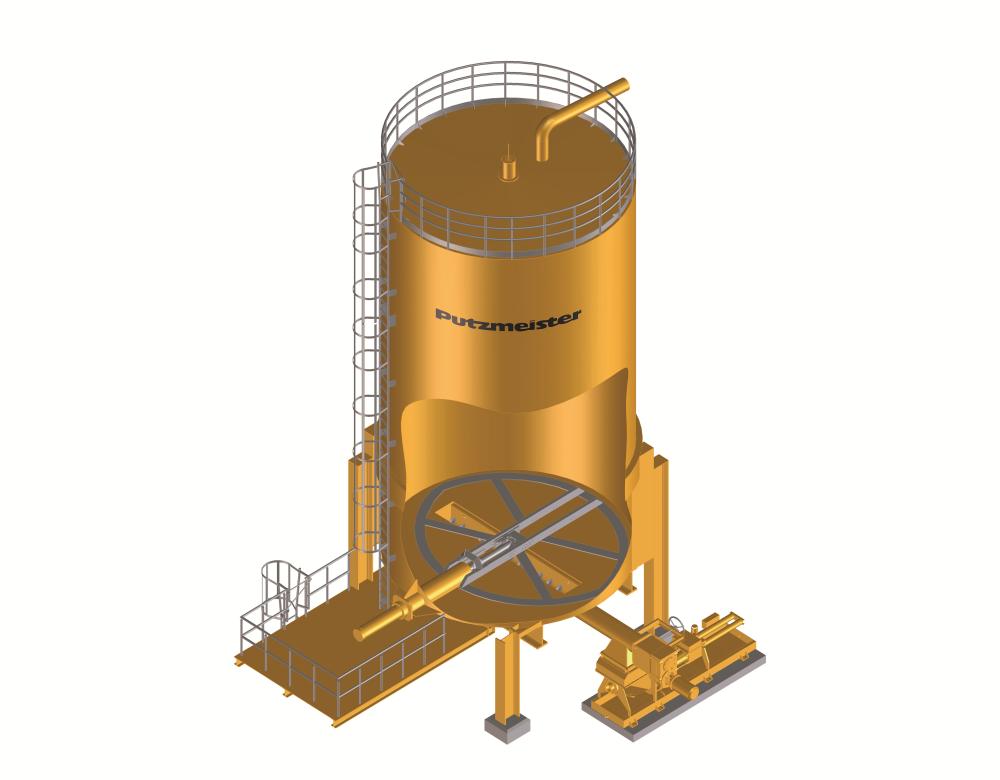

Silos e quadros deslizantes
Os silos da Putzmeister foram projetados especialmente para lodos viscosos e altamente desidratados.
Sistemas de escada/sistemas de descarga para silos redondos
Dependendo da sua aplicação, o quadro deslizante pode ter o formato de um sistema de descarga para silo retangular (sistema de escada)/PDSL ou um sistema de descarga para silo redondo/PDSF. O sistema de escada com múltiplos quadros deslizantes paralelos é particularmente indicado para tanques de recebimento largos ou compridos. Isso garante uma transmissão de força eficiente e aumenta a disponibilidade do sistema graças à redundância. A taxa de produção inclui silos e tanques de 10 m³ a 1.000 m³ para o carregamento de caminhões e alimentação de lodos em bombas de sólidos para transporte para frente. O material é descarregado dos silos por meio de roscas transportadoras especialmente adaptadas, com descarga lateral ou central. Se vários usuários finais tiverem que ser abastecidos, poderão ser usados vários trados de descarga.
Silo de concreto
Como uma alternativa aos silos de aço, os tanques de recebimento e, em algumas vezes, o silo de armazenamento, podem ser feitos de concreto. Nesses casos, a Putzmeister projeta e fornece a tecnologia de quadro deslizante e de roscas de descarga, assim como as peças de concreto especiais embutidas.
Sistemas de quadros deslizantes
O sistema de quadros deslizantes Putzmeister foi projetado especialmente para atender às exigências de operações 24 horas. Graças à moderna Análise de elemento finito e os componentes hidráulicos comprovados da Putzmeister, o design do quadro deslizante e sua vida útil foram otimizados.
Sistema de quadros deslizantes PDL/PDF:
Um recurso importante é o design compacto, que poupa espaço com a integração da haste do pistão do quadro deslizante no túnel base do silo. A vedação do pistão nas bombas de alta pressão evita de forma eficaz que o lodo escorra para fora.
Sistema de quadros deslizantes PDL/PDSF:
Uma vantagem fundamental desta versão é o design simplificado e o método simples de vedação da haste do pistão por meio de uma caixa que evita de forma eficaz que a lama escorra para fora.
