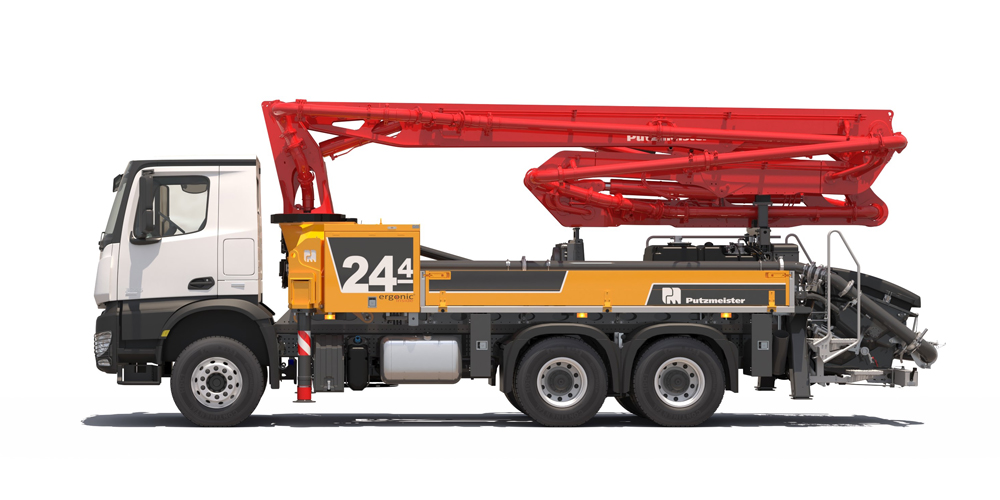

M24-4

M24-4 mit ZR-Faltung – wenn der Platz zum Abstützen fehlt!

Die Autobetonpumpe M24-4 ist klein im Platzbedarf, aber riesig im Nutzen. Ihre Stärke sind die kleinen bis mittleren universellen Baustellen mit eingeschränkten Aufstellsituationen.

Eine Autobetonpumpe, die insbesondere in Gebäuden, Tunneln und Hallen, beim Bau von Brücken sowie bei Renovierungsarbeiten mit flexibel ausrichtbaren Schläuchen und Rohren punktet. Aufgebaut auf einem 3-Achser Chassis kann die M24-4 auch mit der großen .16 H Kernpumpe ausgestattet werden, die eine maximale Fördermenge von 160 m³/h ermöglicht.

Link zur Reichweitenvorhersage App M24-4, Ergonic3. EU-Version

Key Features

  • Einsatzmöglichkeiten – (fast) ohne Limit!
  • Abstützung – platzsparend und stufenlos!
  • Stauraum – für jeden Bedarf!
  • Pumpenhöchstleistung – bewährt und innovativ!
  • Sicherheit – bei jedem Schritt! Alles ist darauf ausgerichtet, die tägliche Arbeit des Maschinisten und der Servicemitarbeiter zu vereinfachen und sicherer zu machen!
  • Bedienung – wirklich simpel, wirklich clever! Die Bedienung ist intuitiv und praxisoptimiert, so dass selbst die Hallen-Betonage einfach zu meistern ist.

General Information

  • Number of sections
    4
  • Boom Style
    ZR-Folding
  • Vertical Reach
    24.1 m
  • Horizontal Reach
    19.8 m
  • Reach Depth
    13.4 m
  • Unfolding Height
    4.7 m
  • End Hose Length max.
    4 m
  • Delivery Line (DN + Pressure)
    125/85 mm/bar
  • Support width Standard (front-rear)
    4.5 - 2.6 m
  • Support width OSS (front-rear)
    3.5 - 2.6 m
  • Support width ESC (front-rear)
    2.6-4.5 - 2.6 m
  • Length
    <10 m
  • Height
    <4 m

Configuration

  • Material Cylinder Diameter-Stroke Length
    250/2100 mm
  • Output (piston side)
    150 m³/hr
  • Delivery Pressure (piston side)
    83 bar
  • Strokes (piston side)
    24
  • Material Cylinder Diameter-Stroke Length
    230/2100 mm
  • Output (rod side)
    160 m³/hr
  • Output (piston side)
    108 m³/hr
  • Delivery Pressure (rod side)
    85 bar
  • Strokes (rod side)
    31
  • Material Cylinder Diameter-Stroke Length
    230/1400 mm
  • Output (piston side)
    121 m³/hr
  • Delivery Pressure (piston side)
    82 bar
  • Strokes (piston side)
    35

Brochures & Spec Sheets

M24-4 EU Data Sheet EN
pdf | 3 MB
M24-4 EU Typenblatt DE
pdf | 3 MB
M24-4 EU Ficha Técnica ES
pdf | 3 MB
M24-4 EU Fiche technique FR
pdf | 3 MB
M24-4 EU Ficha técnica PT
pdf | 3 MB

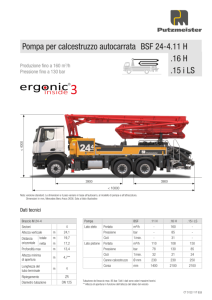

M24-4 EU Scheda tecnica IT
pdf | 3 MB
M24-4 MENA Data Sheet EN
pdf | 3 MB
M24-4 MENA Fiche technique FR
pdf | 3 MB

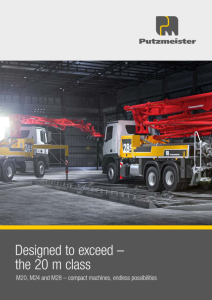

20m Class Brochure EN
pdf | 4 MB
20m Classe Brochure FR
pdf | 4 MB

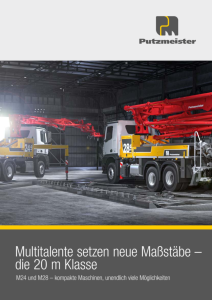

20m Klasse Prospekt DE
pdf | 4 MB

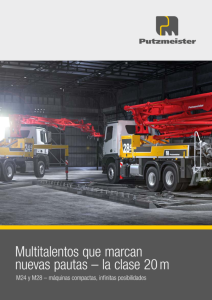

Clase 20m Catálogo ES
pdf | 4 MB
20 m sınıfı Broşür TR
pdf | 4 MB

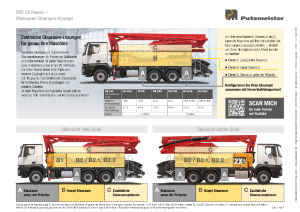

20m Klasse Staukonzept DE
pdf | 1 MB
20m class Storage Concept EN
pdf | 1 MB
Core Pump iLS Brochure EN
pdf | 1 MB

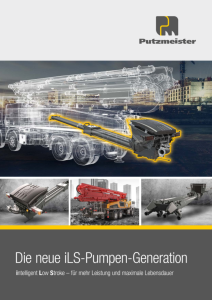

Kernpumpe iLS Prospekt DE
pdf | 1 MB

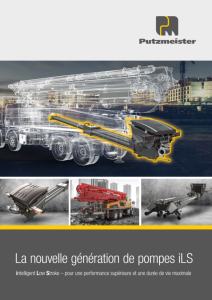

Pompes iLS Brochure FR
